湿度自動計測botにつづき、ミュージシャンDIY第2弾! 今回は「1万円以下で作るハイレゾオーディオ」。気鋭のコントラバス奏者にしてDIYミュージシャン(?)、小美濃悠太さんが秋葉原に突撃します。

DIYした人
小美濃悠太 ベーシスト
小美濃悠太
DIYした人
小美濃悠太 ベーシスト
1985年生まれ。千葉大学文学部卒業、一橋大学社会学研究科修士課程修了。 大学在学中より演奏活動を開始し、臼庭潤、南博、津上研太、音川英二など日本を代表する数々のジャ...
もくじ

オーディオの「沼」

前回の温湿度自動計測bot製作記事では、局所的に大きな反響をいただいた。そこで今回は、(調子に乗って)再び電子工作に挑む。今回は、一般的にはまだハードルが高いとされる「オーディオ」がテーマである。

オーディオと言えば、「沼」とも表現されるほど奥が深く、またハマると抜け出せない趣味のひとつ。魅力的な分野ではあるが、それが沼だとわかっていて足を踏み入れる人はそう多くはない。

オーディオの沼が恐ろしいのは、指数関数的に増えていく投下資本である。ハマればハマるほど、オーディオ機器を取っ替え引っ替えしたくなるし、場合によっては購入する機器の値札のゼロの数も増えていく。しかし、そこまで沈んだらもう引き返せない。ゴールはないのだ。それ故に趣味のオーディオは「沼」と呼ばれるのである。

「オーディオはお金がかかる」とお考えの方もおられるだろう。確かに、それは事実ではある。いい音を追求するほど、膨大な資金が必要になる。

しかし、私は知っていたのだ。Raspberry Pi(以下ラズパイ)を使えば、低コストでナイスなオーディオシステムが構築できることを。

本稿は、「ガチな本格オーディオに手を出すほどではないけど、ちょっといい音で音楽を聴いてみたい」という方に捧げるものである。手頃で安価に作れることにこだわっているので、本格的なオーディオ愛好家の方の厳しいご指摘はどうかご容赦いただきたい。

ラズパイオーディオをつくる

実は、以前からハイレゾ音源が再生できるプレイヤーを所有している。アンプとスピーカーもあるので、いい音で音楽を楽しむ環境はあった。

しかし、そのプレイヤーは巻き戻しと早送りができないという致命的な弱点があった。そこにアンプとスピーカーの不調が重なり、我が家のオーディオシステムは一挙に瓦解したのだった。

そのとき脳裏に浮かんだのは、我らがラズパイである。ラズパイがオーディオの分野で注目されていることを、私はどこかで目にしていた。ラズパイオーディオを始めない理由はなかったのだ。

安くて高音質、しかも便利なラズパイオーディオ

ハイレゾプレイヤーを買うと数万円かかるところを、ラズパイなら数千円でDIYできる。アンプも今は安くてそれなりの性能のものがあるし、スピーカーは中古で手頃なものを買ってもいい。
ラズパイ、アンプ、スピーカーまで、全て揃えても2万円以下で済ませられるはずだ。

しかも、ラズパイは音質がいいらしい。高音質再生に向いた規格を採用しているため、ハイレゾオーディオを楽しむには最適なのだとか。

子どもへのプログラミング教育用に開発されたラズパイが、大人のハイスペックな遊び道具として脚光を浴びているのは皮肉な話だが、私もどちらかと言えば大人なのでこの事実は黙って見過ごしておきたい。

ラズパイオーディオでやりたいこと

ラズパイはスマートフォンよりも小さいコンピュータなので、部屋に置いておいてもまったく邪魔にならない。これを自宅スタジオに置いて、以下のような役割を果たしてもらうのが目標である。

  • NAS(ネットワーク上に接続できるハードディスクのこと)に保存してある音源を再生する
  • スマートフォンに入ってる音源をスピーカーで聴く
  • PCやスマートフォンをリモコンとして使い、Spotifyで音楽を聴く

言い換えるなら、自分の持っている音楽ソースを(音楽配信サービスも含めて)全部ラズパイで簡単に再生したい、ということだ。以上3点を目標に、ラズパイによるオーディオシステムを作ってみることにした。

材料を集める

某日、電子工作の聖地である秋葉原へ足を運び、必要なものを買い揃えた。

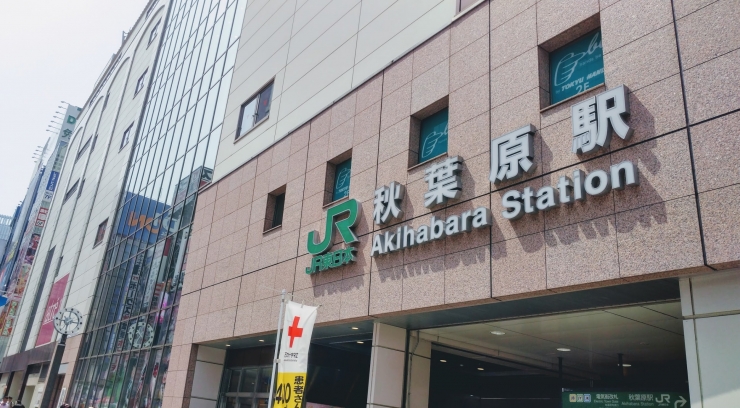

電子工作の聖地、秋葉原!
電子工作の聖地、秋葉原!

「自分はいま電子工作界に身を投じようとしている…!あぁっデジタル!」そんな高揚感を味わいたいなら、秋葉原に足を運ぶべきだ。今でも秋葉原は電子工作の街としての顔を捨ててはいない。
裏路地に入ると、何に使うのか検討もつかない部品を大量に陳列している店が並ぶ。この中から自分が必要な部品を見つけ出し、購入するところから電子工作が始まる。

先達はあらまほしきことなり、ということで、今回はデジタルオーディオに詳しいZUJA氏(http://zuja.jp/)

に同行していただいた。
ZUJA氏ご推薦の店舗は、コイズミ無線、秋月電子、ツクモロボット王国。今回は秋月電子で部品の大半を購入した。

前置きが長くなったが、用意したのはこちら。

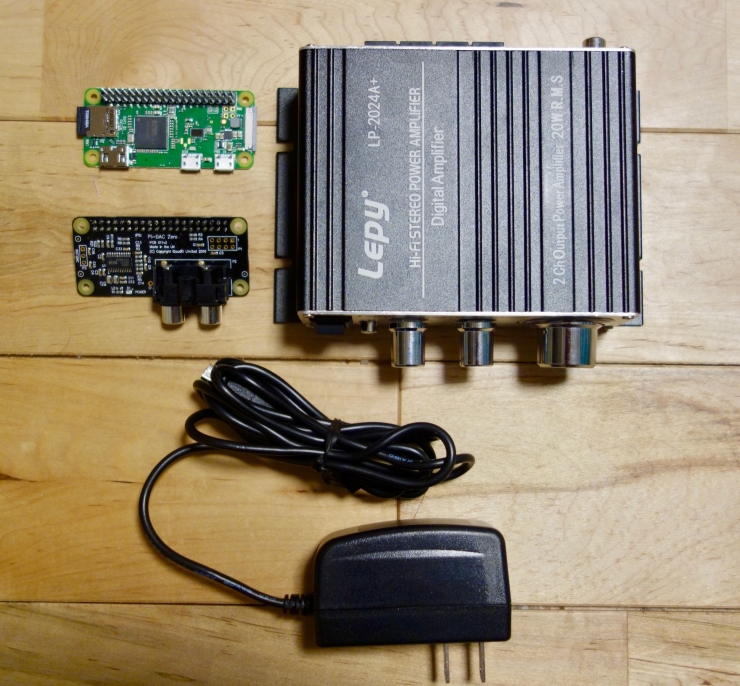

材料を買い揃える!
材料を買い揃える!
  • Raspberry Pi Zero WH(左上)¥2,680と電源ケーブル(下) ¥700
  • microSDカード(16GB、家にあった) ¥0
  • Pi-DACZero(左中央) ¥2,480
  • Lepy LP2024A+(右) ¥3,480
  • ※スピーカーについては後述

合計で¥9,340!これだけでハイレゾプレイヤーが作れるのだ。microSDカードを新しく購入したとしても、1万円を超える程度である。

Raspberry Pi Zeroは、ラズパイシリーズの中でももっとも機能が簡略されたもの。機能は十分だが、何しろ安い。PC本体としてきちんと機能するのだが、驚愕の値段である。ハードディスクの代わりにmicroSDカードを読み込んで動作する。

Pi-DACZeroは、コンピュータとアンプを仲介する「DAC」というもののひとつ。コンピュータから送られた信号がDACで変換され、アンプに送られて、アンプで増幅された音がスピーカーから出る、という仕組み。よくわからなくても音は出るので心配無用。

アンプについては、高額なものは買えないので、安いわりにいい音が出ることで一時期は品切れが続いたLepyの格安アンプを選び、Amazonで購入した。

作り方

OSインストール

さて、はじめにOSをインストールする。Windowsや、MacでいうところのmacOSにあたるものをmicroSDカードにインストールする作業だ。

ラズパイのセットアップは、この作業が最初で最後の難関だ。これさえクリアすればその先に難しいことはないのだが、OSのインストールだけはややこしい。

実は、OSインストール済みのmicroSDカードが入ったセットも販売されている。とにかく簡単に作りたい方は、コイズミ無線のラズパイDACセットを購入して、以下のOSインストールの項は読み飛ばそう。

ラズパイで使えるOSはいろいろあるのだが、ここではオーディオ機能に特化した「Volumio2」というOSを使った。まずはPCでVolumioの公式サイトを開き、インストールに使うファイルをダウンロードしておく。

公式サイト: https://volumio.org/

ついでに、microSDカードにVolumio2を書き込むためのアプリケーションもPCにインストールしておくのがベター。オススメはEtcher。Windows、Macどちらでも使える。

ここから先の作業は、画像で解説しよう。

microSDカードをPCで読み込んで、Etcherを立ち上げる。ダウンロードしたVolumio2のファイル、インストールするカードを選んで、Flash!を押し、待つべし
microSDカードをPCで読み込んで、Etcherを立ち上げる。ダウンロードしたVolumio2のファイル、インストールするカードを選んで、Flash!を押し、待つべし
ラズパイから出ている端子を、DACの穴に差し込んで合体。間違いようがないので安心してほしい
ラズパイから出ている端子を、DACの穴に差し込んで合体。間違いようがないので安心してほしい
microSDカードを挿入する(見やすいようにDACは外してあります)
microSDカードを挿入する(見やすいようにDACは外してあります)
電源ケーブルを接続すると、LEDが黄緑に点灯。ディスプレイがないので見えませんが、Volumio2が起動している
電源ケーブルを接続すると、LEDが黄緑に点灯。ディスプレイがないので見えませんが、Volumio2が起動している

ネットワークの設定

続いて、ネットワークの設定。ここから先はスマートフォンでもできる作業だ。

Wi-Fiの接続先に「Volumio」が現れるので、これに接続
Wi-Fiの接続先に「Volumio」が現れるので、これに接続
パスワードにvolumio2と入力すると、PCやスマートフォンがラズパイとつながる
パスワードにvolumio2と入力すると、PCやスマートフォンがラズパイとつながる
言語を選択
言語を選択
ラズパイに名前をつける。以降、ブラウザのURLバーにhttp://(名前).localと入力するだけでラズパイに接続できる
ラズパイに名前をつける。以降、ブラウザのURLバーにhttp://(名前).localと入力するだけでラズパイに接続できる
使用するDACを指定する。「I2S DACを持っているか」の問いにはYES、DACの種類は今回使用したPi-ZeroDACがないので同じメーカーのものを選択
使用するDACを指定する。「I2S DACを持っているか」の問いにはYES、DACの種類は今回使用したPi-ZeroDACがないので同じメーカーのものを選択
続いて、ラズパイで接続するWi-Fiネットワークを選び、パスワードを入力する
続いて、ラズパイで接続するWi-Fiネットワークを選び、パスワードを入力する
接続したネットワークにNASがあれば、ここで認識させておこう。なければ何もせずNextへ
接続したネットワークにNASがあれば、ここで認識させておこう。なければ何もせずNextへ
これで設定は完了!よかったら寄付してね、とのメッセージがあるのでお気持ちのある方はぜひ。後でね、という方はDoneを選んで設定完了
これで設定は完了!よかったら寄付してね、とのメッセージがあるのでお気持ちのある方はぜひ。後でね、という方はDoneを選んで設定完了
Wi-Fi経由のラズパイとの接続が一旦切れるので、http://(名前).localで接続すると、こんな画面に
Wi-Fi経由のラズパイとの接続が一旦切れるので、http://(名前).localで接続すると、こんな画面に

スピーカーをつくる

さて、音楽を再生する準備はできたし、アンプも用意した。あとはスピーカーだなぁ……と考えていると、音楽之友社から荷物が届く。

東京神楽坂から皆さまの元へ...
東京神楽坂から皆さまの元へ...

これはもしや……と箱を開けてみると、中身は音楽之友社が出版する雑誌『Stereo』のオリジナル商品、スピーカー組み立てキットである。
では、このキットを使った組み立ての様子を写真で解説しよう。

今回使用したスピーカー

ダブルバスレフスピーカー・キット (5cm スピーカーユニット付) ONTOMO Shopで見る

これでスピーカー片側分の材料。案外少ない
これでスピーカー片側分の材料。案外少ない
小さい筒を、いちばん小さい仕切り板に接着。穴のサイズのせいで妙に固定しにくい作りなので、接着剤を塗ったらテープで固定する
小さい筒を、いちばん小さい仕切り板に接着。穴のサイズのせいで妙に固定しにくい作りなので、接着剤を塗ったらテープで固定する
端から2番目の溝に先ほどの仕切り板を入れる。筒が3番目の溝の方を向くように入れよう
端から2番目の溝に先ほどの仕切り板を入れる。筒が3番目の溝の方を向くように入れよう
ぼんやりしてて、つける方向を間違えたところ…
ぼんやりしてて、つける方向を間違えたところ…
当然組み立てられなくなった。組み立てる前に、説明書をよく読むべし
当然組み立てられなくなった。組み立てる前に、説明書をよく読むべし
筒が狭い方の部屋にきていることを確認して、吸音材を貼りつけ
筒が狭い方の部屋にきていることを確認して、吸音材を貼りつけ
筒のある部屋側に大きな円が来るようにして、表板を接着剤で貼り付ける
筒のある部屋側に大きな円が来るようにして、表板を接着剤で貼り付ける
外部からの信号を受ける端子。赤と黒を間違えないように差し込む
外部からの信号を受ける端子。赤と黒を間違えないように差し込む
スピーカーユニットにも線を接続
スピーカーユニットにも線を接続
入りにくいので、ドライバーで押し込む。壊れそうで怖いが、心を鬼にしよう
入りにくいので、ドライバーで押し込む。壊れそうで怖いが、心を鬼にしよう
仮止めのテープを剥がせば完成!
仮止めのテープを剥がせば完成!

ラズパイオーディオシステム完成!

あとはRaspberry Pi、アンプ、スピーカーを接続し、音楽を再生するだけである。

ラズパイとアンプは、この赤白ケーブルで接続
ラズパイとアンプは、この赤白ケーブルで接続
アンプとスピーカーは、銅線むき出しのケーブルで接続。銅線を撚って細くまとめ、赤と黒のボタンを押しながら穴に挿し込む
アンプとスピーカーは、銅線むき出しのケーブルで接続。銅線を撚って細くまとめ、赤と黒のボタンを押しながら穴に挿し込む
スピーカー側も同様
スピーカー側も同様

配線が終われば、ラズパイオーディオシステムの完成!

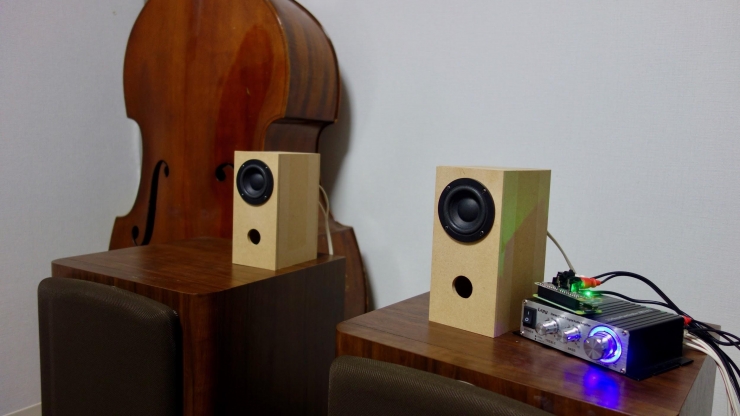

インテリアにも馴染む?
インテリアにも馴染む?

何しろ小さい。騙されてるのでないかと心配になるくらい小さい。前回の電子工作で使用したRaspberry Pi 3よりもさらに小さいのが信じられないのだが、これだけでシステムは完成である。

ラズパイと万年筆の比較。こんなに小さいので、モバイルバッテリーで動作するポータブルハイレゾプレイヤーを作ることも可能である。
ラズパイと万年筆の比較。こんなに小さいので、モバイルバッテリーで動作するポータブルハイレゾプレイヤーを作ることも可能である。
参考までに、コントラバスとの比較。ちょうどG弦からE弦までの間に収まるサイズと言えば伝わるだろうか(たぶん伝わらない)。
参考までに、コントラバスとの比較。ちょうどG弦からE弦までの間に収まるサイズと言えば伝わるだろうか(たぶん伝わらない)。

Spotifyの再生

まずは、すぐできそうなSpotifyの再生からチャレンジしてみた。これはプラグインをインストールするだけ。

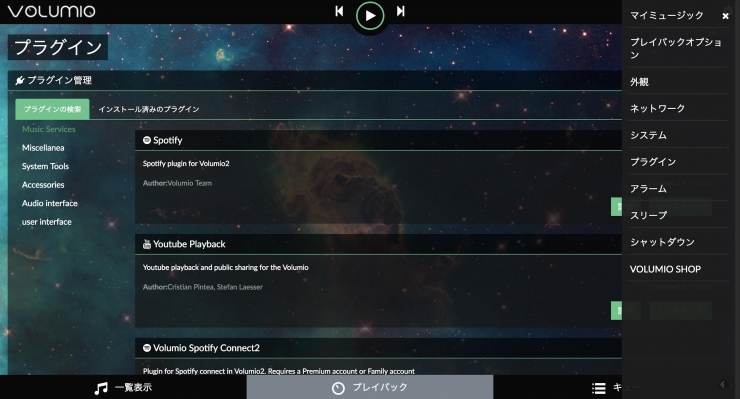

画面右上の歯車のアイコンをクリックしてメニューを開き、プラグインを選択。

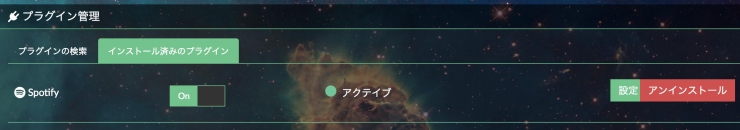

Spotifyのプラグインを探してインストール。その後、同じ画面の「インストール済みのプラグイン」を選び、以下の画面でスイッチをONにした後、「設定」を選んでIDとパスワードを入力すればOK。

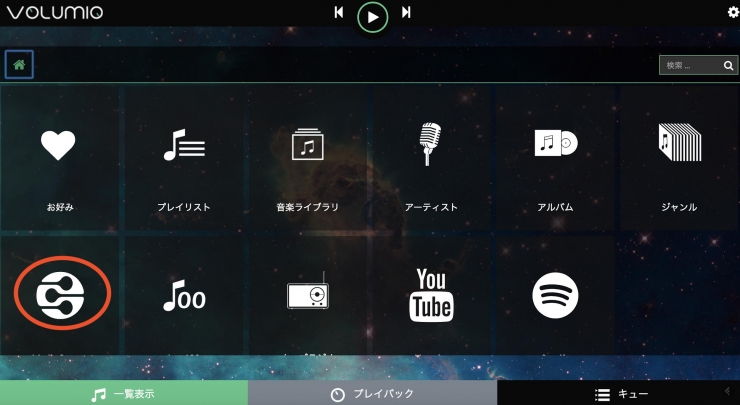

音楽の再生は基本的に左下の「一覧表示」から始める。プラグインのインストールが済むと、一覧表示にSpotifiyのマークが表示される。

いつものSpotifyのごちゃごちゃしたメニューではなく、シンプル極まりないメニューなのではじめは拍子抜けしてしまったけれど、キビキビ動作するので慣れると使いやすい。

スマートフォンの音源を再生する

実はラズパイはAirplayに対応している。iPhoneやiPadなら、すぐにAirplay経由で端末内の音源をスピーカーから流すことができる。

PCならiTunesにAirplay機能があるし、AndroidにもAirplay対応のアプリがあり、これを使えば気軽にいい音で音楽が楽しめる。

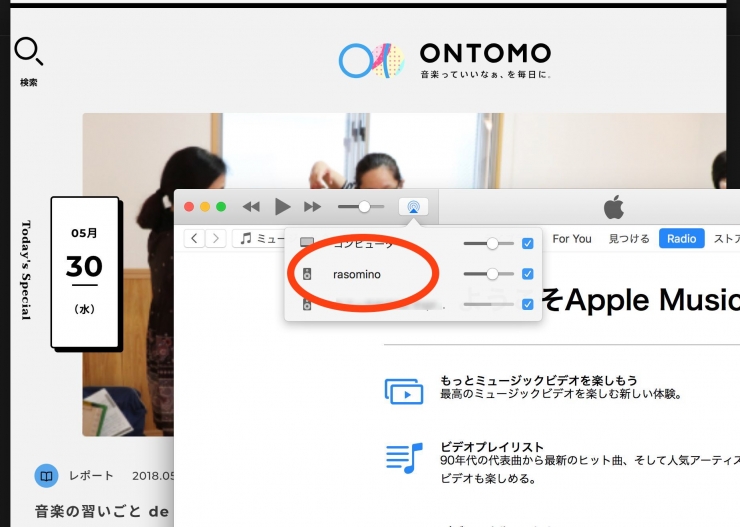

例えば、iTunes。ラズパイを起動した状態でAirplayのメニューを開くと、最初につけたラズパイの名前が。ここにチェックを入れてiTunesで音楽を再生すると、何の手間のなくスピーカーから音楽を流すことができた。

iPhoneも同様にAirplayが利用できるはず。ならAndroidも同じことができるはずだ……と思いきや、対応アプリが少ない模様。実は今回いちばん面倒だったのはAndroidの対応アプリ探しだったのではないか。

AllConnectというアプリを使えば、Android端末の中の音楽をスピーカーから流すこともできるし、ラズパイを操作するリモコンとして使うこともできる。これさえあれば、家中の音源データ、SpotifyやYoutubeなど、あらゆる音楽コンテンツを管理することが可能。これこそラズパイに望んでいた環境!

ハイレゾ音源を聴く

さて、本丸。ハイレゾ音源である。家にはNASがあり、自動的に認識してくれるので、特に設定をしなくてもすぐに聴ける。NASというのは家や職場のネットワークの中にあるハードディスクのようなもので、wifi経由でNASの中のデータを読み込むことができるものだ。

一覧表示のメニューの中の、画像左下「Media Servers」を選ぶと我が家のNASが表示された。

Media ServersからNASのデータが見られることに気づくまで時間がかかってしまった
Media ServersからNASのデータが見られることに気づくまで時間がかかってしまった

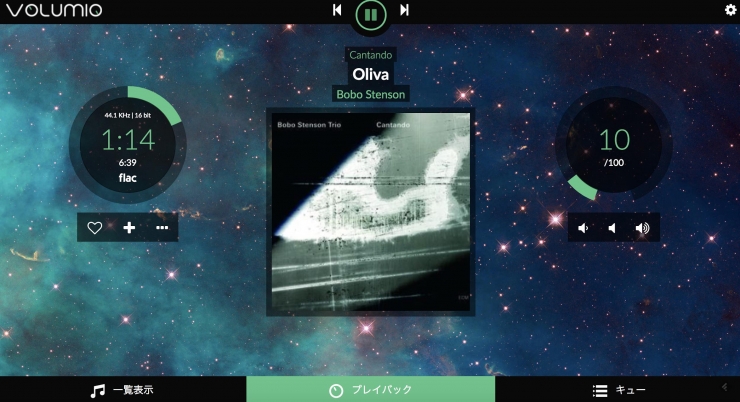

再生したい音楽を選ぶと、このように再生が始まる
再生したい音楽を選ぶと、このように再生が始まる

もしNASが認識されていなければ、右上の歯車マークのメニューから「マイミュージック」を選び、「ネットワークドライブ」の項にNASのIPアドレスなどを入力することで、手動で追加ができる。

まずは、ピアニストBill Evansの名盤「Waltz for Debby」を聴いてみることにした。ハイレゾ版、Spotify版を聴き比べてみた。

ハイレゾ vs Spotify

まずはハイレゾ。ドラムの繊細なシンバルワークや、ベースのあたたかい音色とスピード感がはっきり聴こえてくる。手作りスピーカーでもなかなかのいい音で聴けことができた。

やっぱりハイレゾがベストだな、と思いながらSpotifyで同じアルバムを再生してみる。あれ?これもいいんじゃない? ハイレゾと甲乙つけ難くない?

前者のハイレゾ版とこのSpotify版の音源は、厳密にはバージョンが違う。そのため単純比較はできない。しかし、Spotify版もブラシの繊細さやシンバルの広がりはまったく劣っていない。ベースの音色はハイレゾ版の方がいいと感じたが、個人的な好みの範疇という気もする。

ハイレゾ音源がベストというのは勘違いだったのか……?

スピーカーを変えてみると?

首を傾げつつ、不調ながらも一応鳴ってくれる旧スピーカー、そして使っていなかったちょっとグレードの高いDACにつなぎ直して、再びハイレゾとSpotify版を聴き比べ。

これだとハイレゾの方がやっぱりクリア。Spotifyと比べると、薄いベールが一枚なくなった感じ。ハイレゾの面目躍如である。

ハイレゾ音源で聴くと、例えばブラシのワイヤーがスネアドラムの打面に触れ、離れるまで、音量とダイナミクス、スピード感が完璧にコントロールされていることがわかる。もともと「Waltz for Debby」の録音が優れていることもあるが、ブラシの音ひとつでこれだけ感動できるとは!

やはりオーディオ機器のグレードによっては、ハイレゾの実力が発揮されないこともあるようだ。しかしこの先オーディオをグレードアップする可能性を考えると、音源はハイレゾのものを持っておくほうがいいと思う。

オーディオのグレードアップを想定している時点で、既にオーディオの沼に片足を突っ込んでしまっている気はするが、気づかなかったことにしておきたい。

拍子抜けするほど簡単、そして便利!

長々と解説してきたが、DIY作業自体はあまりにも簡単だった。OSインストール済みのラズパイオーディオセットを通販で購入すれば、システム自体は小1時間で作れる。

スピーカーの組み立ても1時間弱なので、合計2時間以下でDIYできて、しかも安い。ここからスピーカーやアンプ、DACのグレードを上げていく楽しみもある。ポータブルプレイヤーに改造したり、ラズパイ単体で操作するためのタッチパネルをつけることも可能だ。低予算でも楽しめるオーディオとして最適だと思う。
